DMR 연결보강재 형상 및 부품규격서
| 품 명 | 규 격 | 재 질 | 용 도 | 제품 형상 |
|---|---|---|---|---|

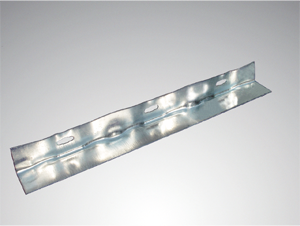

| DMR-S 앵글 (주름앵글) |
100 x 100 x 3.2T 100 x 100 x 4.0T 120 x 100 x 4.0T 150 x 100 x 5.0T 170 x 100 x 5.0T 170 x 100 x 6.0T 180 x 100 x 6.0T |
주재료 : SS400 도금방법 : 용융아연도금 |
개구부 및 창문 상인방에 설치 층고가 높을 시 하중분산용으로 설치 (특허 제 10-0713675호) |
 |

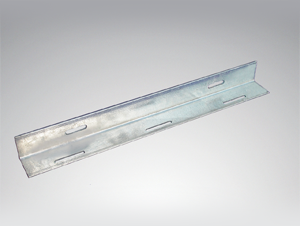

| DMR-A 앵글 |
100 x 100 x 7.0T 130 x 100 x 7.0T 150 x 100 x 7.0T 130 x 100 x 9.0T 150 x 100 x 9.0T 170 x 100 x 9.0T 180 x 100 x 9.0T 190 x 100 x 9.0T 200 x 100 x 9.0T |
주재료 : SS400 도금방법 : 용융아연도금 |
개구부 및 창문 상인방에 설치 층고가 높을 시 하중분산용으로 설치 |
 |

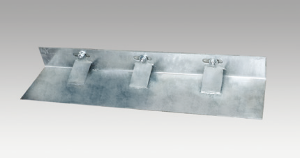

| DMR-A 앵글 PL용접앵글 (용접보강) |
220 x 120 x 7.0T 250 x 120 x 7.0T 270 x 120 x 7.0T 320 x 120 x 9.0T |
주재료 : SS400 도금방법 : 용융아연도금 |
개구부 및 창문 상인방에 설치 층고가 높을 시 하중분산용으로 설치 |
 |

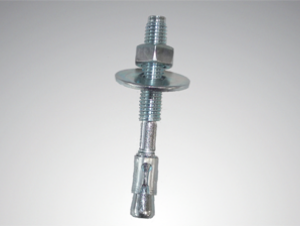

| 웨지앙카 |
M12 x 100 M16 x 100 M16 x 125 |
주재료 : 냉간소성 도금방법 : 아연도금 |
연속적인 작업에 적합 유연성이 우수하여 정확한 위치에 시공 다양한 깊이와 콘크리트 구조물에 사용 |
 |
| I형, C형 고정철물 |
I형:150 x 32 x 1.6T C형:150 x 32 x 1.6T 몸체:50, 70 mm 85, 100, 120 mm |
주재료 : 아연강판 |
콘크리트 벽체 또는 단열재가 설치된 벽에 고정하여, 조적조에 연결시키는 고정철물. 내진, 내풍에 유리 |
 |

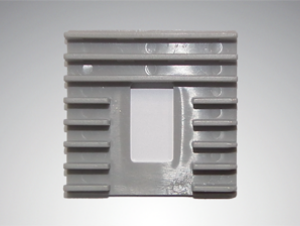

| 연 결 판 | 50 x 58 | 주재료 : PVC (셀룰로이즈 계통) |
사각고리와 와이어의
연결 수직하중의 분산, 조적조의 수평유지 |
 |

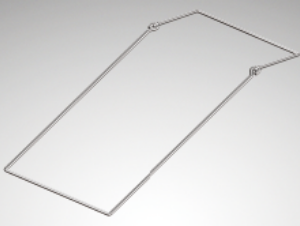

| 사각고리 |
50, 75, 100, 120, 150, 170, 200 mm |
주재료 : 아연강선 |
고정철물과 연결판을 연결 수직하중의 분산, 조적조의 수평유지 |
 |

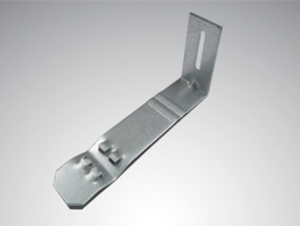

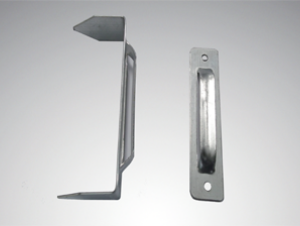

| L형 고정철물 |
벽체: 50 x 30 x 1.6T 길이: 70, 90, 100 120, 140, 150, 160 170, 180, 200 mm |
주재료 : 아연강판 |
골조 또는 콘크리트벽에 고정하여 조적조에 연결시키는 고정철물 |
 |

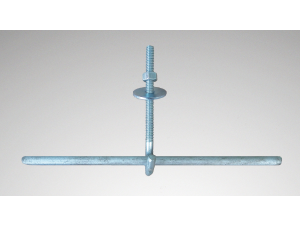

| 상인방셋트 |
봉: 400, 1000 mm 고리, 너트, 와샤 |
주재료 : 9mm 강봉 도금방법 : 아연도금 |
개구부 및 창문 상인방에 설치 |  |

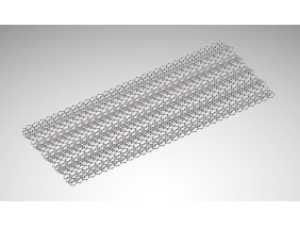

| 몰탈스크린 | 900 x 250 x 25 | 주재료 : 아연강선 |
조적도 공간벽의 최하단부 및 개구부 상인방에 설치하여 조적 시공시 몰탈 낙하로 인한 통・배수구의 막힘을 방지하여 백화현상을 예방한다. |
 |

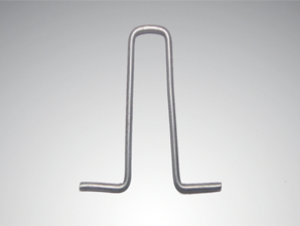

| 아이클립 핀틀 | 현장규격 | 주재료 : 9mm 강봉 도금방법 : 아연강선 |
내벽이 콘크리트 블록 또는 시멘트 벽돌 이며, 설치구간이 좁은 곳에 사용되며, 내벽과 조적조를 연결시키는 철물 |
 |

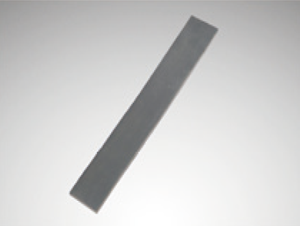

| 조인트 |
폭: 75 mm 두께: 10 mm |
주재료 : 합성고무 |
벽체의 길이가 긴 경우에 적절한 구간마다 수직으로 설치하여 계절의 온도변화 및 풍압에 따라 발생하는 수직, 수평수축 운동에 의한 조적조 균열 및 벽돌의 파괴를 예방한다. |
 |

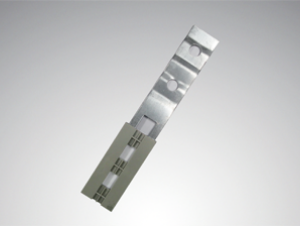

| 슬립셋트 | 45 x 200 | 주재료 : 아연강판,PVC 도금방법 : 아연도금 |
조인트 상·하부에 설치하여 고정 |  |

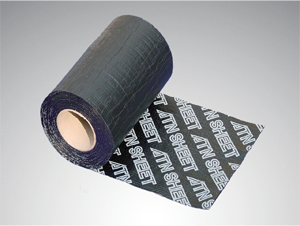

| 삼중방수지 |
250 x 10 M 330 x 10 M 500 x 10 M |
주재료 : 폴리에틸렌 |
몰탈스크린과 단열재 뒷면에 설치하여 벽체공간에 흐르는 습기와 수분을 외부로부터 내부로의 유입을 차단하고 백화방지 역할 |
 |
| 통·배수구 | 85 x 60 x 30 | 주재료 : PVC (셀룰로이즈 계통) |
구조체와 조적조 사이의 공간에 발생 하는 습기와 수분을 외부로 배출하고 이로 생기는 백화를 방지 |
 |

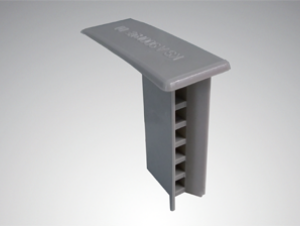

| 통 풍 구 | 85 x 60 x 10 | 주재료 : PVC (셀룰로이즈 계통) |
통풍구를 설치함으로서 조적조와 골조 사이에 발생할 수 있는 습기를 배출하고 통풍을 시켜 백화를 방지 |
|

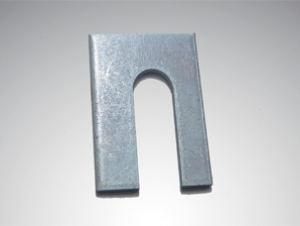

| 말굽와샤 |
100 x 60 x 5T 100 x 60 x 9T |
주재료 : SS400 도금방법 : 아연도금 |
구조체의 수평이 나오지 않는 구간에 이격을 보정해주는 역할 |
 |

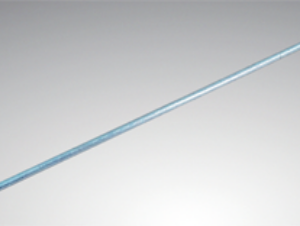

| 아연도 철선 |
Φ3.2, 2M Φ4.0, 2M |
주재료 : 아연강선 |
고정철물과 연결판을 연결시키는 보조철물 |
 |
